項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長 |
|
外部驅動式/貫通式 （100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
Kg.cm |
G.cm2 |
Kg |
mm |
|
42BYGH33-0404A-100S/GT100 |
9.6 |
0.4 |
30 |
15 |
1.58 |
35 |
0.22 |
33 |
|
42BYGH33-1334A-100S/GT100 |
2.8 |
1.33 |
2.1 |
2.5 |
2.2 |
35 |
0.22 |
33 |
|
42BYGH39-0404A-100S/GT100 |
12 |
0.4 |
30 |
30 |
2.59 |
54 |
0.28 |
39 |
|
42BYGH39-1684A-100S/GT100 |
2.8 |
1.68 |
1.65 |
3.2 |
3.6 |
54 |
0.28 |
39 |
|
42BYGH47-0404A-100S/GT100 |
12 |
0.4 |
30 |
25 |
3.17 |
68 |
0.35 |
47 |
|
42BYGH47-1684A-100S/GT100 |
2.8 |
1.68 |
1.65 |
2.8 |
4.4 |
68 |
0.35 |
47 |
|
絲桿直徑 |
導程 |
步長 |
|
絲桿直徑 |
導程 |
步長 |
|
8 |
8 |
8 |
|
6.35 |
2 |
0.01 |
|
8 |
2 |
0.01 |
6.5 |
3 |
0.015 |
|
|
8 |
20 |
0.1 |
8 |
4 |
0.02 |

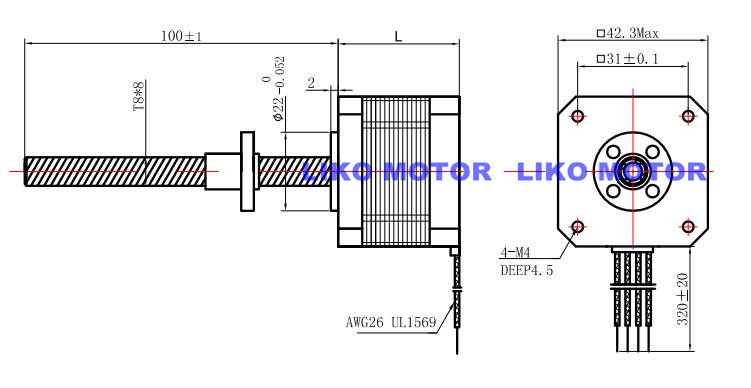

機械尺寸

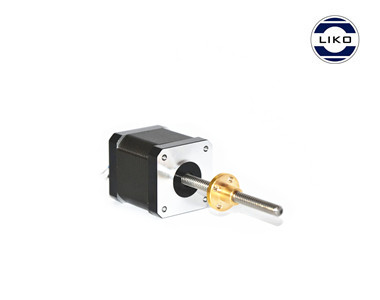

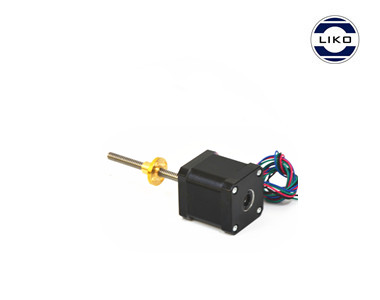

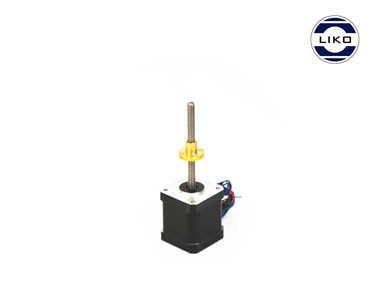

外部驅動式

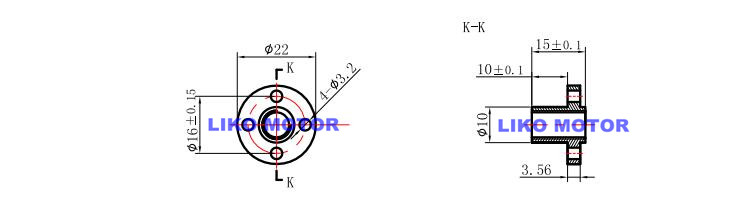

螺母材質：黃銅
*電機參數以及絲桿長度、直徑導程規格、螺母均可按要求定制

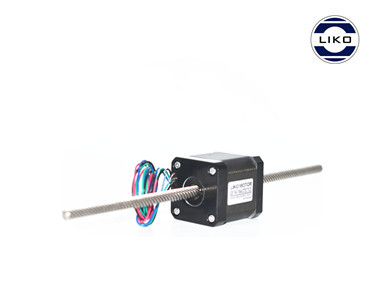

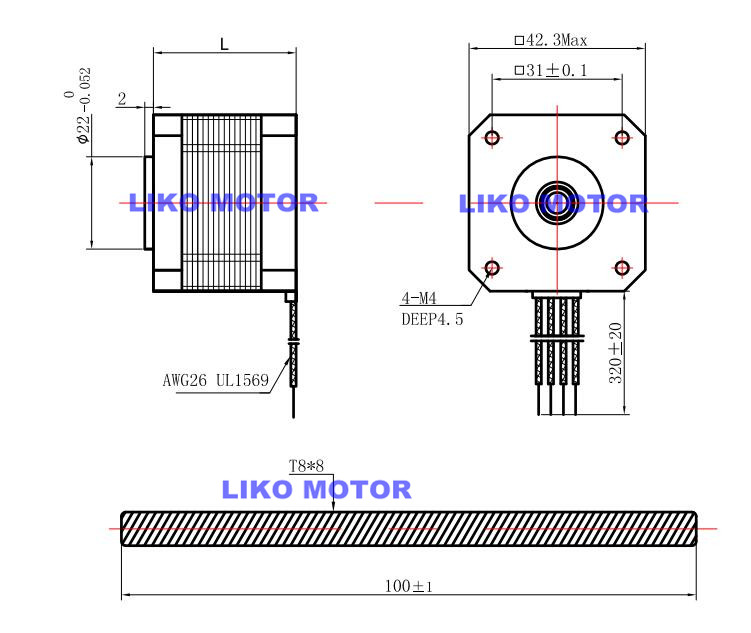

貫通式
*電機參數以及絲桿長度、直徑導程規格均可按要求定制
接線方式
