項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
電壓 |
電感 |
轉動慣量 |
重量 |
機身長 |
|
|
N.m |
A |
Ω |
V |
mH |
Kg.cm2 |
Kg |
mm |
|

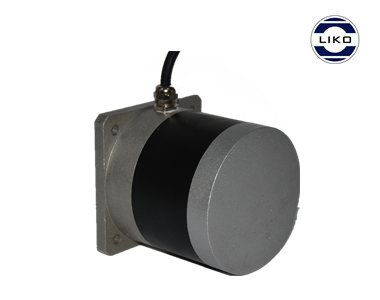

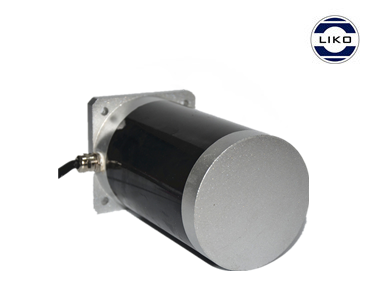

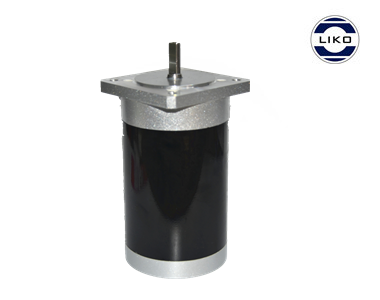

86BYGH288-4504A-FS |
3.0 |
4.5 |
0.58 |
2.6 |
2.1 |
1.2 |
2.1 |
88 |
| 86BYGH2155-4504A-FS | 11 | 4.5 | 1.72 | 7.7 | 8.5 | 4.8 | 5.0 | 155 |

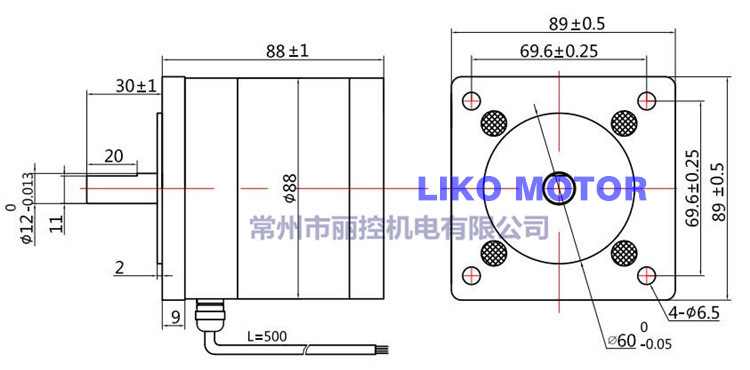

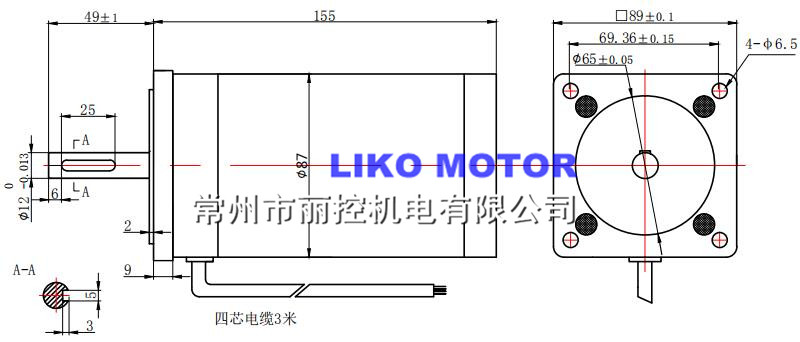

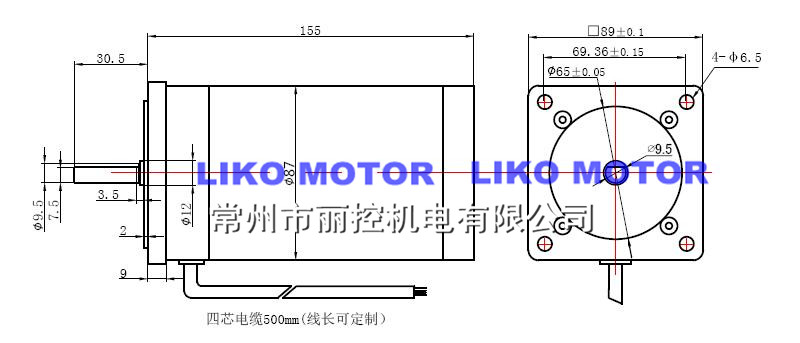

機械尺寸
接線方式
