項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
型號
保持力矩
電流
電阻
基本步距角
轉動慣量
重量
機身長(L)

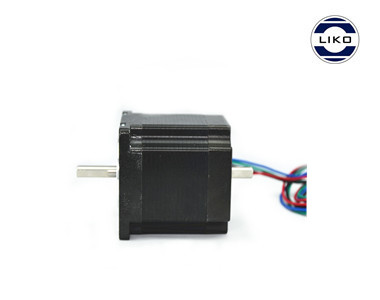

（雙軸可定制）
N.m
A
Ω
°
gfcm2
kg
mm
57BYGH246-1004A
0.65
1
4.8
1.8 °
120
0.5
46
57BYGH246-2004A
0.65
2
1.3
1.8 °
120
0.5
46
57BYGH246-3004A
0.65
3
0.58
1.8 °
120
0.5
46
57BYGH255-1004A
1
1
6
1.8 °
200
0.7
55
57BYGH255-2004A
1
2
1.6
1.8 °
200
0.7
55
57BYGH255-3004A
1
3
0.7
1.8 °
200
0.7
55
57BYGH262-1004A
1.2
1
6.5
1.8 °
300
0.85
62
57BYGH262-2004A
1.2
2
1.8
1.8 °
300
0.85
62
57BYGH262-3004A
1.2
3
0.8
1.8 °
300
0.85
62
57BYGH280-2004A
2
2
2.5
1.8 °
480
1.15
76
57BYGH280-3004A
2
3
1
1.8 °
480
1.15
76
57BYGH280-4004A
2
4
0.65
1.8 °
480
1.15
76
57BYGH2100-4004A
2.7
4.0
1.2
1.8 °
550
1.65
100
57BYGH2115-4004A
3.2
4.0
1.5
1.8 °
600
1.75
115

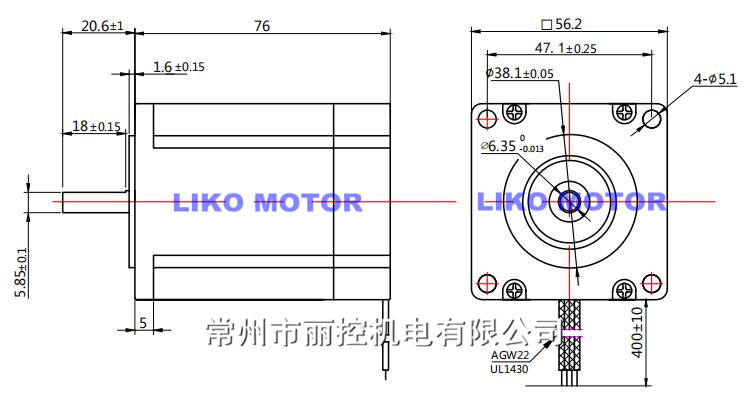

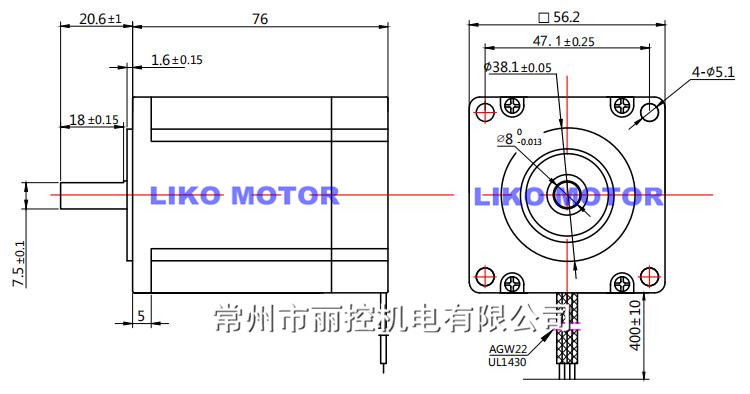

機械尺寸
*電機參數以及出軸樣式可根據客戶要求定制
接線方式
