項目 |
規(guī)格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環(huán)境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規(guī)格
|
型號 |
保持力矩 |
電流 |
電阻 |
電壓 |
電感 |
轉動慣量 |
重量 |
機身長 |
|
|
N.m |
A |
Ω |
V |
mH |
g.cm2 |
kg |
mm |
|
57BH001-1000 |
1.5 |
2.0 |
1.1 |
2.2 |
3.6 |
260 |
0.65 |
54 |
|
57BH002-1000 |
1.5 |
3.0 |
0.9 |
2.7 |
1.2 |
260 |
0.65 |
54 |
|
57BH003-1000 |
2.2 |
1.0 |
4.3 |
10 |
44 |
520 |
1.3 |
80 |
|
57BH004-1000 |
2.2 |
4 |
0.5 |
2 |
2 |
520 |
1.5 |
80 |
|
57BH005-1000 |
3.0 |
3 |
2.4 |
7.2 |
10 |
670 |
1.8 |
101 |
|
57BH006-1000 |
3.0 |
4 |
0.8 |
3.2 |
2.5 |
670 |
1.8 |
101 |
|
57BH007-1000 |
3.2 |
3.5 |
0.7 |
9.5 |
3 |
800 |
1.8 |
112 |

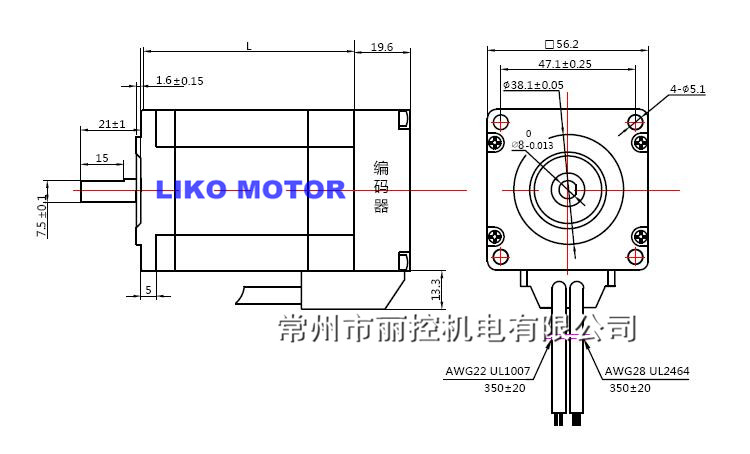

機械尺寸
編碼器接線方式
|
顏色 |
紅 |
黑 |
綠 |
黃 |
白 |
藍 |
|
信號 |
5V |
GND |
A+ |
A- |
B+ |
B- |
電機接線方式
