項目 |
規(guī)格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環(huán)境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規(guī)格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長L |
|
（100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
Kg.cm |
G.cm2 |
Kg |
mm |
|
42BYGH33-1334A-GT100-GZS |
2.3 |
1.5 |
1.56 |
2.4 |
2.6 |
38 |
0.2 |
34 |
|
42BYGH47-1684A-GT100-GZS |
3 |
1.5 |
2 |
3.85 |
4.3 |
82 |
0.35 |
48 |
滾珠絲桿規(guī)格
|
滾珠絲桿代碼 |
直徑mm |
導程mm |
步長mm |
|
G0802 |
8 |
2 |
0.01 |
|
G0805 |
8 |
5 |
0.025 |
備注：電機如有需求，可加裝編碼器

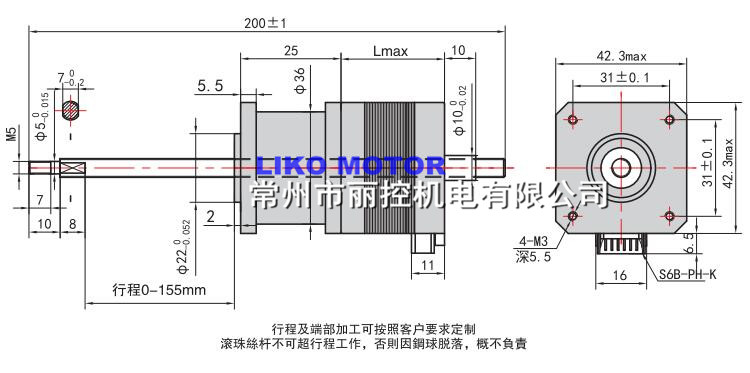

機械尺寸

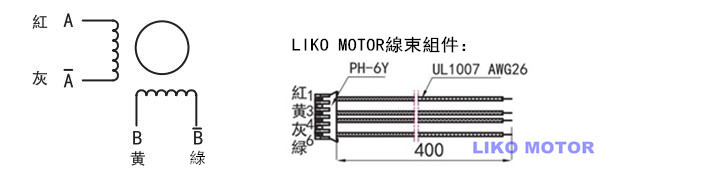

接線方式
*此資料僅為代表產品，其他28,35,42,57系列絲桿電機均可聯系定制貫通式滾珠絲桿樣式！
