項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
最大靜力矩 |
引線 |
轉子轉動慣量 |
重量 |
機身長（L) |
|
單軸或雙軸 |
V |
A |
Ω |
mH |
kg-cm |
|
g-cm2 |
Kg |
mm |
|
28BYGH34-0754B-ZK4.2 |
3.36 |
0.8 |
4.5 |
2.7 |
0.67 |
4 |
9 |
0.12 |
34 |
|
28BYGH45-1004A-ZK4.2 |
2.5 |
1.0 |
2.5 |
1 |
1.0 |
4 |
15 |
0.16 |
45 |
|
28BYGH51-0954B-ZK4.2 |
6.2 |
0.67 |
9.2 |
5.7 |
1.2 |
4 |
18 |
0.2 |
51 |

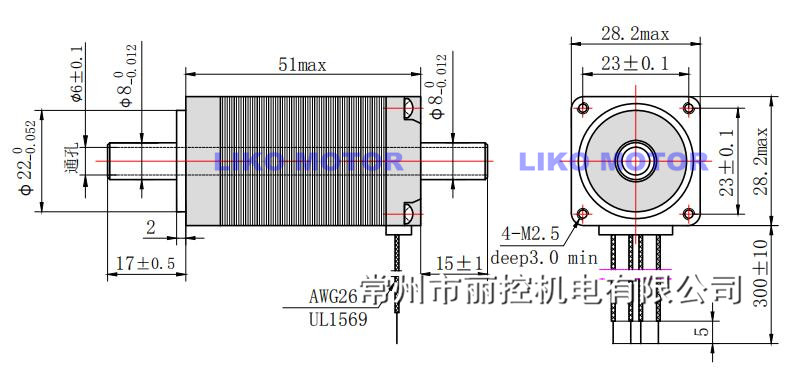

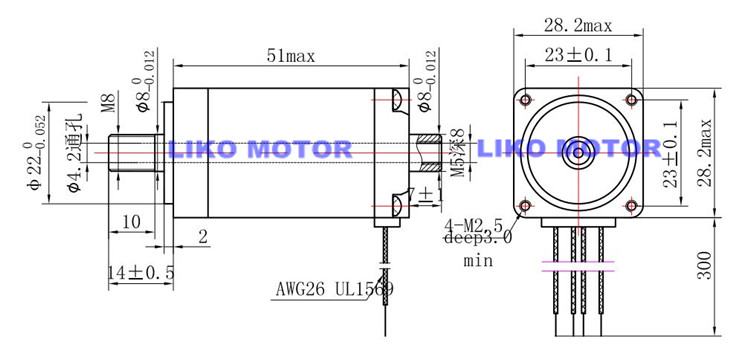

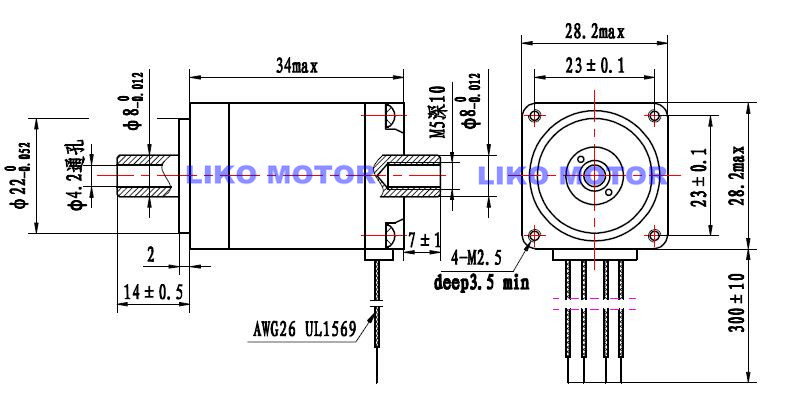

機械尺寸
以下尺寸圖為常規樣機，僅供參考，可根據客戶要求定制
大孔徑6mm定制
*電機參數以及出軸樣式可根據客戶要求定制

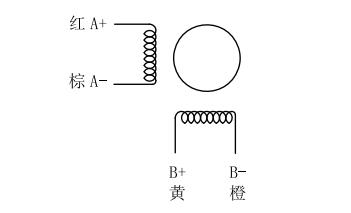

接線方式
