項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長 |
|||
|
外部驅動式/貫通式 （100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
Kg.cm |
G.cm2 |
Kg |
mm |
|||
|
28BYGH34-0754A-100S / GT100 |
4.8 |
0.75 |
6.5 |
4.5 |
0.43 |
9 |
0.15 |
34 |
|||
|
28BYGH41-0754A-100S / GT100 |
5.6 |
0.75 |
7.5 |
4.5 |
0.8 |
12 |
0.18 |
41 |
|||
|
28BYGH45-0754A-100S / GT100 |
5 |
0.75 |
6.7 |
3 |
0.95 |
15 |
0.18 |
45 |
|||
|
28BYGH45-1004A-100S / GT100 |
2.5 |
1.0 |
2.5 |
1.0 |
1.0 |
15 |
0.19 |
45 |
|||
|
28BYGH51-0674A-100S / GT100 |
6.2 |
0.67 |
9.2 |
5 |
1.0 |
18 |
0.18 |
51 |
|||
|
28BYGH51-0954A-100S / GT100 |
4.8 |
0.95 |
5 |
3.4 |
1.2 |
18 |
0.19 |
51 |
|||
|
絲桿直徑 |
導程 |
步長 |
|
絲桿直徑 |
導程 |
步長 |
|||||
|
5 |
2 |
0.01 |
|
4.76 |
0.635 |
0.003175 |
|||||
|
5.56 |
4.8768 |
0.024 |
6.35 |
2 |
0.01 |
||||||
|
8 |
8 |
0.04 |
6.5 |
3 |
0.015 |
||||||

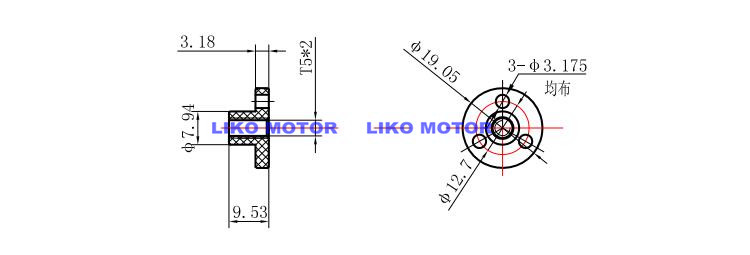

機械尺寸

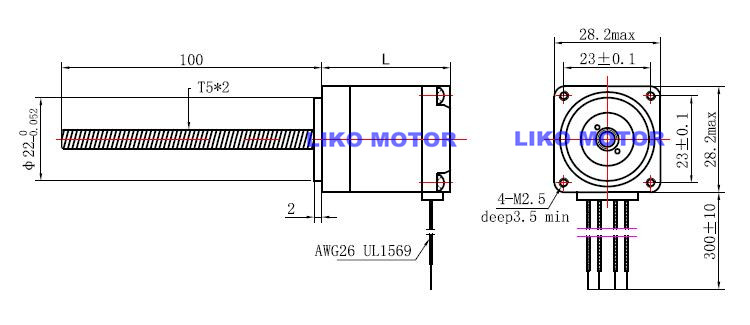

外部驅動式
螺母材質：POM
*電機參數以及絲桿長度、直徑導程規格、螺母均可按要求定制

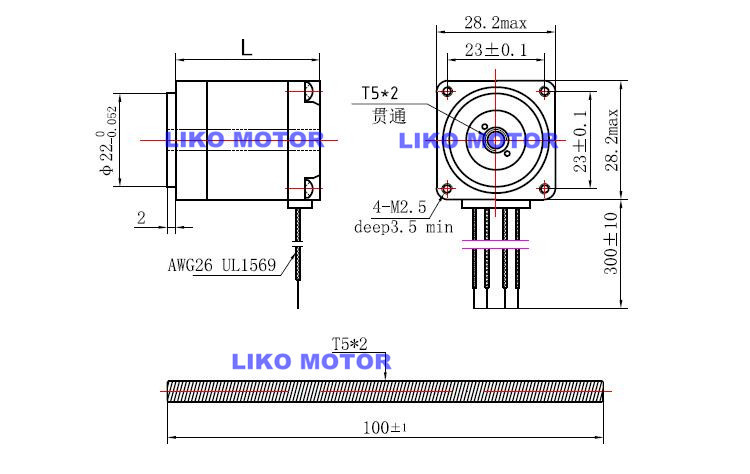

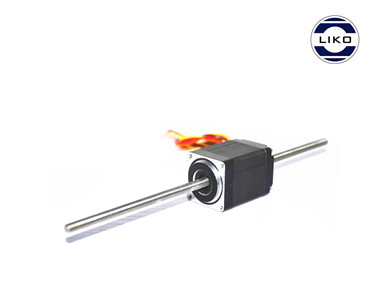

貫通式
*電機參數以及出軸樣式可根據客戶要求定制

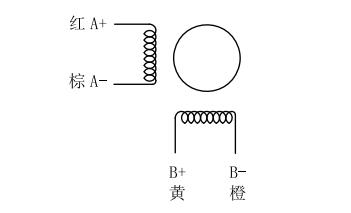

接線方式
