一、概述
FZH-100小型定量灌裝機，是采用電動、曲柄、活塞式結構設計的自動定量液體分裝機，
適用于醫院制劑室、安瓿、眼藥水、各種口服液、洗發精及各種水劑的定量灌裝；
同時也可用于各種化學分析試驗中的各種液體定量連續加液，特別適用于大、中、小型農藥廠的液體分裝。
二、儀器特點
1、結構簡單、可靠、故障少；
2、采用錐體活塞，密封性能好，分注液量準確，液量調整方便；
3、觸液部均采用不銹鋼制成，并便于裝卸，可進行無菌分注；
4、缸筒、推桿、活塞采用不銹鋼材料，耐腐蝕、耐磨損；
5、速度連續可調，操作方便。
三、規格
|
型號
|
電壓
（v）
|
功率
（w）
|
分裝液量
（ml）
|
分裝速度
|
液量精度
|
重量
（kg）
|
體積
（mm）
|
|
FZH -100
|
220
|
60
|
10-100
|
連續可調
（最高30次/分）
|
±1%
|
13
|
310×260×530
|
四、100ml機型安裝方法

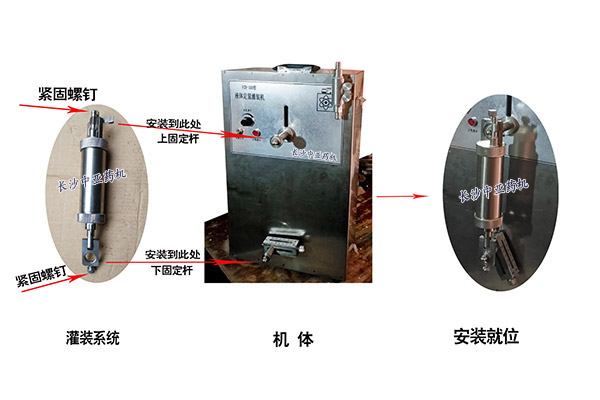

1、如下圖所示，將100ml專用不銹鋼灌 裝系統上下圓孔分別對準上固桿,下固桿，
套于軸承上，并使其外端面和軸承面相平，擰緊兩個 緊定螺釘。如下固定桿不好安裝，可旋轉一定角度即可。

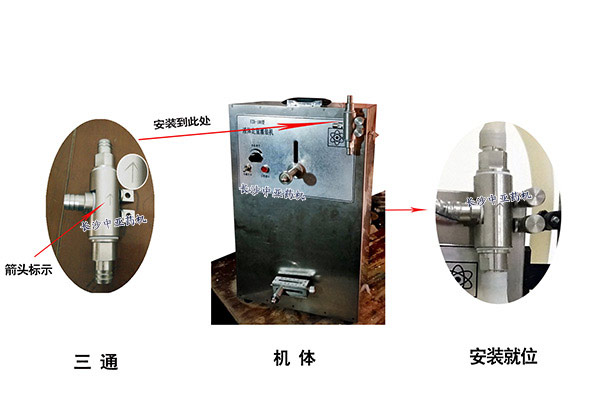

2 、如下圖所示，將三通閥門按箭頭標示朝上安裝，箭頭標記朝外用螺母固定于機體固定螺釘上。

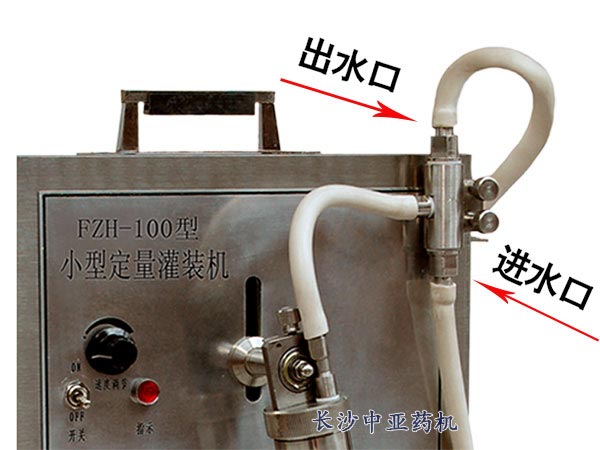

3、如下圖所示，用隨機的短膠管將灌裝系統和三通閥門連接嘴相接。進液管道接進水口，出液管道接出水口。
為防止進出液管纏繞，將進出液管卡入機殼側支耳口內。
五、灌裝量調節

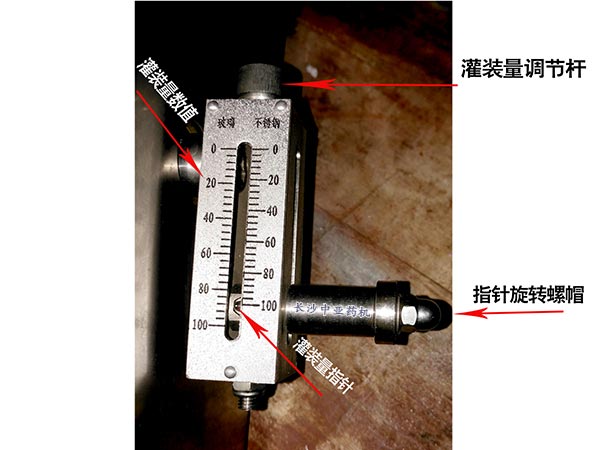

1、如下圖所示，首先旋松指針螺帽,然后調節灌裝量調節螺桿,使下固定桿的位置發生變化。
從而使灌裝的推拉長度也得到改變，達到分裝量自由調節之目的。
看標尺、指針定量，，但在實際分裝時可能會有誤差，可在開始分裝時用量杯量一下最準。
2、調節后隨即將指針螺帽旋緊，使下面固定桿與曲柄緊定牢固。
六、開機啟動

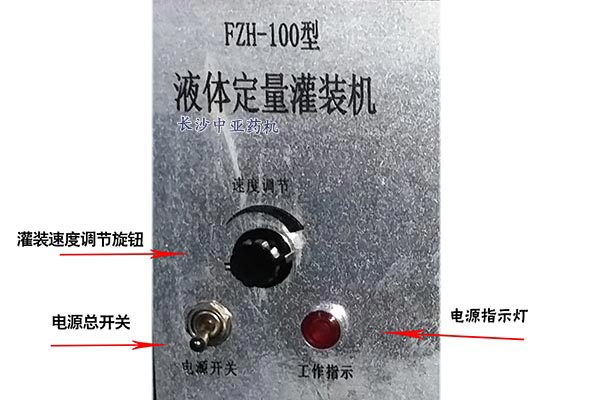

如下圖所示,檢查機器裝配無誤后，打開電源總開關，電源指示燈亮，旋轉調速器控制旋鈕，
使之達到自己所需要的灌裝速度。（使用前,旋鈕在最小數值，工作時慢慢增速）
注：灌裝大容量時速度應慢些，小容量時可適當調快。
七、故障及維護
1、開機后曲柄不能正常旋轉，故障：
A：上固定桿偏下,使曲柄不能旋轉，應旋松螺
帽，將上固定桿向上移動適當位置后，將螺帽旋緊。
B：注液系統末裝入軸承部位。使其不能正常
工作，按步驟重裝。
2、機器旋轉正常，但無分裝液排出，故障：
A：閥門內有異物需清洗；
B：閥門內上、下兩頂針?lè)胖缅e(cuò)誤，（兩
頂針均尖端朝下，不得裝反）。
C： 100ml型如活塞下端出液口有液體泄
漏時，應拆開缸筒更換隨機密封圈。
注：密封圈用耐酸耐堿密封圈。
八、消毒方法及沖洗
1、可按安裝時相反的操作進行，旋松上、下緊定螺釘，拆下注液系統進行整體消毒，或拆卸分別進行消毒清洗。
2、將進液管置于清洗液中開機清洗。
3、100ml機型在實際灌裝中可能有誤差，在正式灌裝前用量筒量準為止。
4、灌裝機用軸承型號：10ml型、1000087、20ml型、100ml型、1000088、500ml型、6001-ZZ。
5、灌裝機用針管，10型用標準5ml或10ml注射器，20型用20ml玻璃灌腸器，100型用100ml玻璃灌腸器。

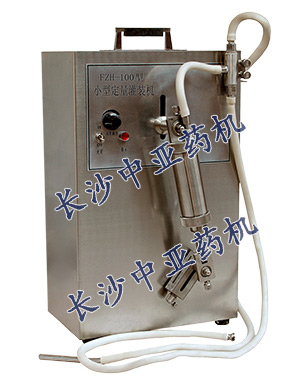

九、整機圖
注：電機不屬于保修范圍
|
